地下管線探測

地下管線探測-洛陽鏟探法

1、施工順序

測量放樣-撒灰線-確定探槽位置、定位-探槽開挖-探出物表示

2、施工工藝

在探挖前與管線相關單位聯系，掌握一手資料，為探溝探挖做好準備。在土方開挖工程中，我們應嚴密注意地下光纜、電纜等各個管線的位置，進行人工探挖確保相關設施的安全，而后采取一定的保護措施，做好標記。

3、施工前測量

施工前測量工作是否正確、及時。將會影響到工程施工的質量和進度。我們將組織精干的測量班，利用經驗合格的測量儀器及工具進行對本工程的施工測量。

4、施工中測量

施工中測量包括：建筑物線位的測設與檢查，隱蔽工程測量，變形測量等。主要有以下幾點：

（1）建筑物細部測設時放樣點距離應在5～8之間，把線起、起點中點、折線點均應按規范要求放出。同時按不同的放線方法進行檢查。

（2）隱蔽工程測量，必須測繪隱蔽前的地形圖，其真實記錄測量數據。

（3）變形觀測應在不同施工階段的前后進行觀測，該觀測工作應貫穿于工程施工全過程。

5、施工中控制

遇到地下管線及其他地上地下設施時及時匯報相關部門取得聯系，及與業主方，監理方，設計方研究解決并處理。

（1）發現不明管線及設施，要及時上報業主及有關人員，查明管線走向用途，確定保護方法便于施工，編制切實可行的管線保護專項方案。

（2）對于設計已標明詳細位置的管線，要責無旁貸的加以保護并掛管線標識牌，防止野蠻作業，破壞管線。

（3）對于查明已報廢的管線，在做好詳細記錄的同時，經業主同意后及時拆除，若不明詳情時要做好保護工作。

6、管線勘探施工

（1）施工前，要摸清施工范圍地下光纜及設施情況，對一時沒有把握的地段，要采取挖探溝或用地下管線探測儀器進行探測，查明走向、埋設深度及管線單位、數量等，并設立標志和采取必要的保護措施，若需遷移，應通知產權單位對其進行遷移，不得對其擅自對其進行挪動或遷移。

（2）對于埋置較深的地下光纜，根據情況選用支撐、板樁或用工字鋼做橫梁管線用U型鐵扣件吊扣其上，以保護光纜穩定，不變形。

（3）采用機械進行土方開挖時，遇有光纜，在其兩側面1.5m范圍內不得采用機械開挖，改為人工開挖施工，同時，在施工前必須選擇責任心強的人員進行詳細交底工作，開挖時禁止使用三齒鈀等利銳工具，做到輕插輕挖，防止挖壞光纜。一旦發生光纜破損，應立即停止作業，并以最快的速度通知維修單位來搶修，在搶修之前要加以看守，嚴禁掩蓋。

（4）施工中，要對周圍的環境進行熟悉，調查掌握好不屬于拆遷范圍“地上”、“地下”的各類管線和構筑物，測量其距離本工程項目的距離、位置和明確產權單位、種類規格、用途等內容，然后與產權單位共同擬定保護措施。

（5）與當?shù)赜嘘P(guān)部門協商，對高壓輸電線路采取改移或其他經許可的保護措施，使至不受影響和破壞。

說明：

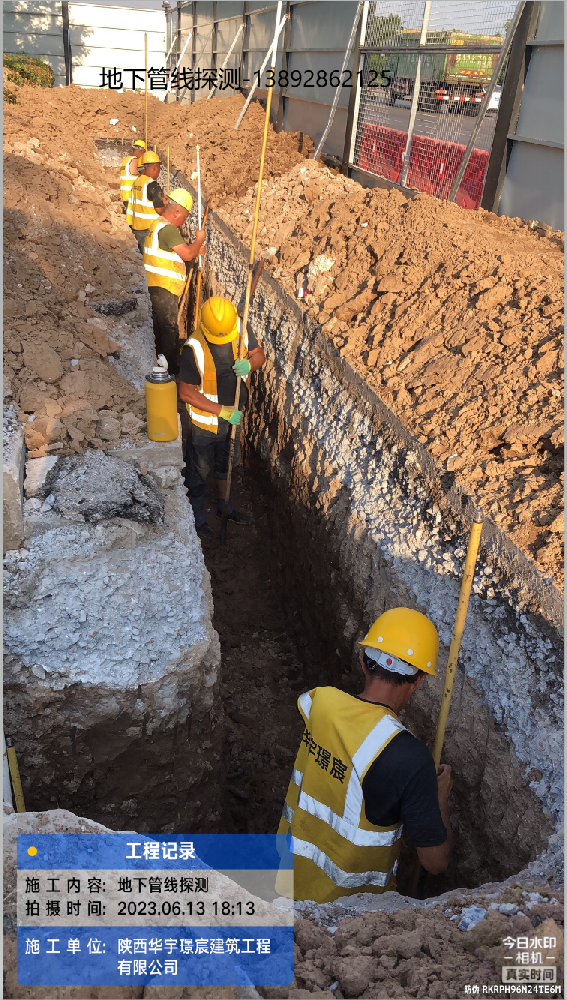

施工前沿維護結構及管線開挖范圍內進行人工開挖管線探槽，探槽深度不小于2m。探槽底采用洛陽鏟鉆孔法探查，探孔呈矩形布置，孔間凈距（中到中）0.1m，孔深6m，做到“寧可多探，不可遺漏”。

1、依據《城市地下管線探測技術規程》第8章提交探查技術報告及綜合管線圖報告書應包括：工程概況、任務依據、工作范圍、工期及要求、測區情況、物探技術方法、質量評價、成果說明、結論和建議等（另附管線測量成果表）。

7、成果資料

2、綜合管線圖中各類管線繪制要求清晰、完整、準確。平面圖應標明主要地物名稱、界限、管線圖中分段分別標明名稱、數量、管材、管徑、埋深等。

3、依據《城市地下管線探測技術規程》第6.3.3條，各專業管線在綜合管線圖上應按規定的代碼、色別和圖例，用不同的符號或者著色符號表示。

4、按照要求按時提交成果資料，成果資料應包括以下內容：

（1）成果報告文本《涇河文化藝術中心項目連橋地下綜合管線探測物探成果報告》,附工程測量測繪成果表和管線探測點測量成果表。

（2）涇河文化藝術中心項目地下綜合管線探測成果圖。

（3）含有①項和②項內容的電子文檔。

8、安全生產保障措施

物探工作必須堅持貫徹“安全第一，預防為主”的方針，落實“讓健康安全伴隨每一天”的職業健康安全方針，認真做好各項安全生產工作。

1、嚴格落實“各級安全生產責任制”中有關安全保護的規定。工程實施前組織參加該項目的人員認真學習交通法規、安全生產規則等安全法規，樹立“安全責任重于泰山”的思想，做到層層有安全目標；人人有安全職責；事事有安全標準；時時有安全檢查；處處有安全警示。

2、從事地下管線探測的工作人員，必須熟悉工作崗位的安全保護規定，做到安全生產。

3、作業人員必須穿戴安全標志服，遵守交通規則。

4、對投入本工程施工的儀器設備進行全面安全檢查，不符合安全規定的問題立即更改完善。配備防護服、警示燈、警示牌等必需的安全保障設備，并在施工現場設置必要的護欄，安全標志和警告牌。

5、對規模較大的排污管道，在下井調查或施放探頭、電極、導線時，嚴禁明火，并進行有害、有毒及可燃?xì)怏w的濃度測定。超標的管線要采用安全保護措施后才能作業。

6、嚴禁在煤氣等易燃、易爆管道上作充電，進行直接法或充電作業。

7、夜間作業時，應有足夠的照明，打開窖井時，在井口應有安全照明和防護標志。

8、使用大功率儀器設備時，作業人員應具備安全用電和觸電急救基礎知識。工作電壓超36V時，供電作業人員應使用絕緣防護用品。接地電極附近應設置明顯警告標志并委托專人看管。雷電天氣嚴禁使用大功率儀器設備施工。井下作業的所有電氣設備外殼必須接地。

9、當打開窖井蓋作實地調查時，井口必須有專人看管，或用設有明顯標志的柵欄圍起來。調查完畢必須立即蓋好窖井蓋。嚴禁打開窖井蓋后作業人員離開現場。

10、為確保探測工作的順利完成，設立生產安全員，對現場進行巡檢，尤其在夜間，加強檢查，發現不安全因素和隱患，及時排除。
